Il materiale "Nylon-like" è stato progettato per riprodurre la sensazione al tatto e il comportamento in caso di rottura della poliammide stampata a iniezione; ciò significa che i componenti cedono e si deformano plasticamente prima di rompersi, anziché frantumarsi. Trattandosi di una resina per la stampa 3D piuttosto che di un equivalente diretto del materiale, è consigliabile utilizzarla per la realizzazione di prototipi e la produzione di componenti in cui tale comportamento simile al nylon sia rilevante.

Le sue principali proprietà meccaniche dopo la post-polimerizzazione sono:

Resistenza alla trazione al limite di snervamento: 46,5 MPa

Allungamento a rottura: 27,9%

Modulo di elasticità: 1240 MPa

Durezza Shore: 83 Shore D

Anche i vantaggi pratici della stampa 3D trovano applicazione in questo ambito: nessuna necessità di stampi e tempi di consegna brevi, con la libertà di apportare modifiche al progetto prima di passare alla produzione. Per le applicazioni soggette a rigorosi requisiti normativi o prestazionali, consigliamo sempre di testare i componenti stampati in base alle vostre specifiche.

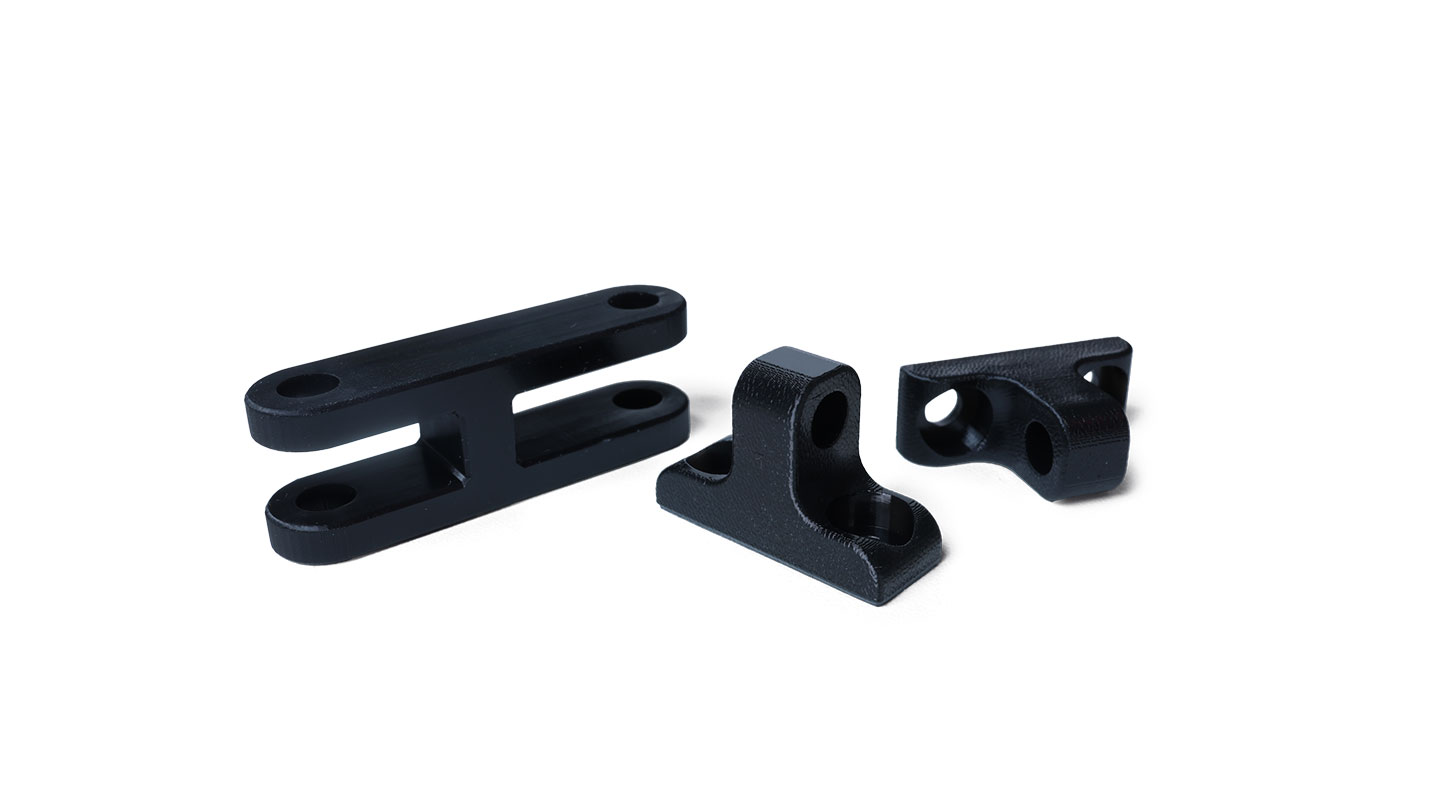

Sì, il materiale simile al nylon è particolarmente adatto per componenti a incastro, clip e staffe, poiché i pezzi stampati tendono a piegarsi e ad assorbire energia prima di cedere, anziché rompersi improvvisamente. È proprio questo comportamento elastico che rende possibile l’incastro, consentendo al pezzo di flettersi durante l’assemblaggio e di tornare alla sua forma funzionale.

Dopo il post-indurimento, presenta una resistenza alla trazione al limite di snervamento pari a 46,5 MPa e un allungamento a rottura del 27,9%, garantendo una buona flessibilità oltre che resistenza. Il suo basso attrito superficiale contribuisce inoltre a ridurre l'usura nei punti in cui i componenti scorrono o si innestano ripetutamente.

Per ottenere risultati ottimali, le dimensioni minime consigliate dei dettagli sono 0,5 mm per i perni, 0,4 mm per le pareti e 0,6 mm per i fori. Si consiglia inoltre di stampare con un’inclinazione di 45° su tutti gli assi.

Il materiale simile al nylon presenta una temperatura di deflessione termica (HDT) di 89 °C a 0,455 MPa, misurata secondo la norma ASTM D648 su parti sottoposte a post-polimerizzazione. Ciò contribuisce a garantire la stabilità delle parti stampate in ambienti di lavoro più caldi, come officine, involucri in prossimità di componenti elettronici o parti esposte a calore moderato durante l'uso.

Questi valori si riferiscono a pezzi sottoposti a post-polimerizzazione per 2 ore a 60 °C in un apparecchio Cure M+ dell’ Photocentric . L’HDT dipende dal carico applicato, pertanto i pezzi sottoposti a sollecitazioni maggiori potrebbero deformarsi a temperature inferiori rispetto a quelle indicate nella tabella sopra riportata. Come per qualsiasi materiale funzionale, raccomandiamo di testare i pezzi nelle proprie condizioni operative effettive.

Il materiale "Nylon-like" è compatibile con le stampanti 3D LCD che operano nella gamma di lunghezze d'onda compresa tra 385 e 405 nm, che copre un'ampia gamma di stampanti a resina presenti sul mercato.

Photocentric Le resine sono formulate per funzionare con un'ampia gamma di stampanti di terze parti e i profili di stampa sono disponibili nella nostra pagina delle impostazioni di stampa. Per il sistema JENI di Photocentric sono fornite le impostazioni consigliate per i supporti, che offrono un punto di partenza per l'orientamento e i supporti. Per ottenere risultati ottimali, agitare il flacone per almeno 2 minuti prima di versare il contenuto nella vasca.
